雙路八核+SAS 華碩5300系列主板強勢登陸

圖2

　　既然采用了英特爾最新的平臺，當然也支持英特爾倡導的FB-DIMM內存。華碩DSBV-DX/SAS服務器主板提供了8條240-pinFB-DIMM插槽，可支持RegisteredECC全緩沖DDR2-533/DDR-667內存模組。根據內存模組的容量不同，基于該主板的系統可配置256MB-24GB的內存。另外，這款主板還可以配置為4通道模式，理論上最高可提供21GB/s的內存帶寬。該主板還支持內存冗余和內存鏡像技術，進一步確保整個平臺的可靠性和穩定性。

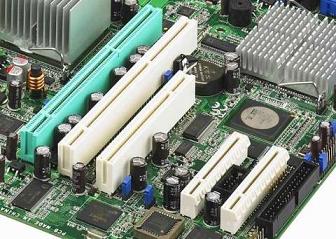

　　Intel6321ESB芯片通過帶寬為2GB/s的ESI總線同MCH通訊，ESI總線的本質也是PCI-Express技術。CH和ESB之間除了ESI總線之外，還會通過1條x8PCI-Express進行輔助通訊，以確保南北橋之間的通訊暢通。Intel6321ESB芯片還另外提供3個獨立的x4PCIExpress通道，其中的一個用于LAN控制器，另外兩個可以被配置為2x4或者1x8，可以令到主板廠商非常靈活的根據產品的實際需要而去配置。所以華碩DSBV-DX/SAS服務器主板的擴展性相當的出色，它提供了2條PCIExpressx8插槽（其中一條為x4Link）可以支持磁盤陣列卡、10Gb以太網卡，InfiniBand通信接口卡和光纖卡等等。1條PCI33MHz/32bit/5V插槽、2條PCI-X133/100/66MHz插槽其中綠色那條可支持零通道RAID卡。

圖3

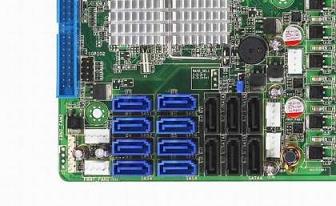

　　華碩DSBV-DX/SAS服務器主板利用6321ESB整合的SATA控制器提供了6組SATAII接口，在Windows操作系統下可以通過IntelMatrixStorage技術實現RAID0,1,10&5。主板的更加強大之處還整合了一個LSI1068PCI-X8-portSAS控制器，提供了8組SAS接口，最高可支持8口SAS硬盤，并且可支持SASRAID0，1，10模式。當然，可以通過安裝零通道RAID卡支持RAID5。這樣強大的存儲功能非常適合于構建無盤網吧的存儲系統，令到服務器磁盤讀寫分離，大大提高性能。

圖4

　　華碩DSBV-DX/SAS服務器主板板載了Intel82563EB雙端口PHY芯片，配合6321ESB所整合的雙前兆網卡控制器，可以較低的成本提供雙前兆網卡，配合IntelI/O加速技術，在提供I/O吞吐量的同時，可有效的降低對于處理器資源的占用。

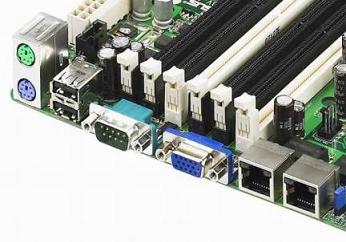

　　采用了XGIZ7顯示控制芯片，集成32MB顯存，滿足基本的顯示需求。主板提供了1個PS/2鍵盤接口、1個PS/2鼠標接口、2個USB2.0、1個串口、1個VGA接口、2個千兆網卡接口（RJ45）。

圖5
　　華碩還提供了多個特有功能，比如ASUSSmartFanControl、ASUSCrashFreeBIOS2、ASUSMylogo2。另外，在附送的光盤中，還提供了ASUSUpdateUtility、ASUSServerWeb-basedManagement等軟件工具，可以有效的幫助用戶降低維護服務器的難度，縮短修復故障的時間。
